高機能EPC・CPC アンプ SGA3100

高機能EPC・CPC アンプ SGA3100

概 要

スタッガ巻きやカスケード制御などの高度な制御機能を搭載
データロガー機能を搭載し、保全性向上

特 長

  • カラータッチパネルの採用により設定値や制御状態の確認がわかりやすくなりました。
  • カラータッチパネルの操作のみで、各種パラメータ設定が行えます。
  • 従来のI 動作、P 動作、PI 動作に加え、PD 動作、ID 動作、PID 動作による制御が可能になりました。
  • ライン速度信号を入力することで速度変化に従って制御ゲインを自動的に変えることができます。
    また、PLG 信号を取り込めばスタッガ巻きにも対応できます。
  • センサ信号を2 系統まで取り込むことができ、カスケード制御にも対応できます。
  • データロガー機能を搭載したことにより、保守性が向上しました。

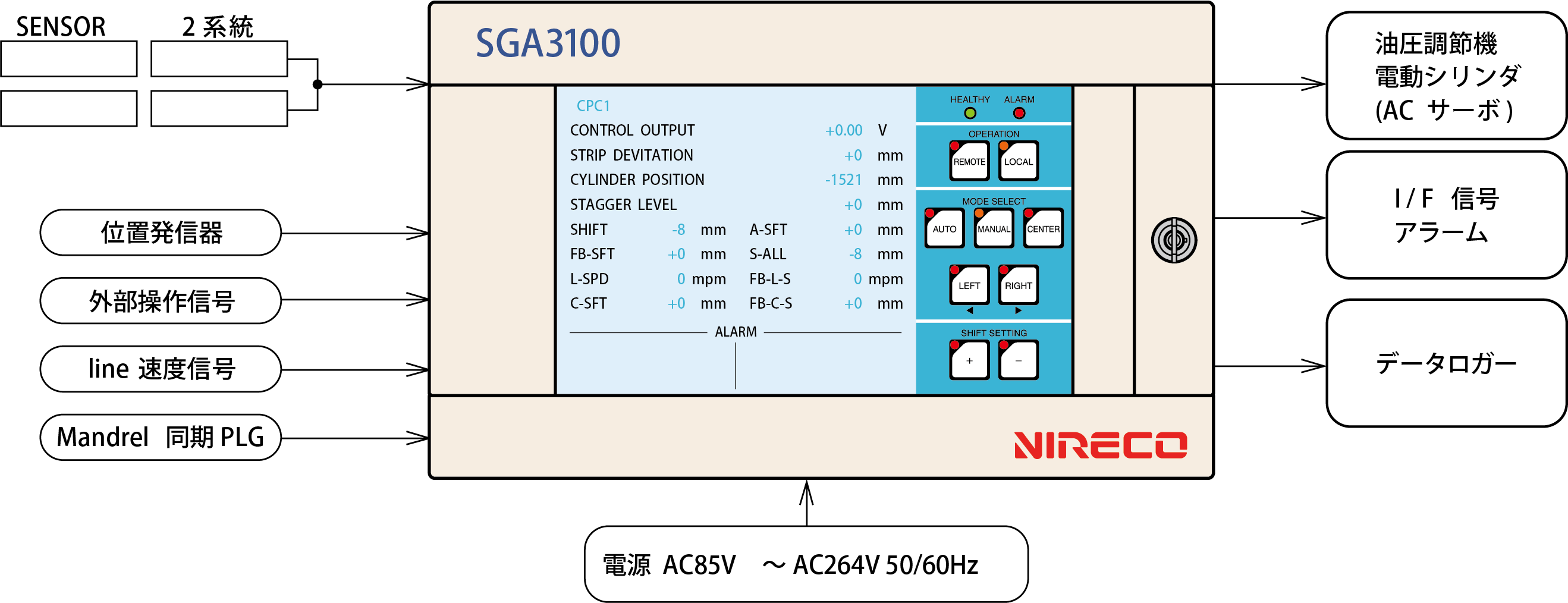

構 成

応用例

仕 様

接続可能センサ インダクティブオートワイド「AWI」、 オートワイド(LED 方式)「AWL」、リニアセンサ「LS□」、 NS センサ「NS」、フォトヘッド(LED 方式)「PH50、PH51」 ※PH ボード・LED 調光ユニット、ディテクトリレーが必要です。
接続センサ数 2系統4台
表示、操作 カラータッチパネル
入力

外部I/F信号    :±10VDC
位置発信器信号  :0~2kΩ、4~20mADC

ライン速度     :0~10VDCまたは4~20mADC

PLG信号      :パルス信号(0~12または0~24VDC)

            最大周波数 10kHz

出力 制御信号    ±200mA DC 負荷20Ω(max)
シフト量    ± 5VDC(負荷1kΩmin)
シリンダ位置   ± 5VDC (負荷1kΩmin)
ストリップ偏差 ± 5VDC (負荷1kΩmin)
警報 ランプ1断線、ランプ2断線、ロールアウト、板無し、偏差大、油圧低下、油温上昇、油面低下、フィルタ目詰まり トランジスタ出力
(フォトカプラ絶縁)+24VDC/100mA
その他機能 データロガー    RS-232C 出力
フィールドバスインターフェース(プロフィバスなど)
電源 AC85V~AC264V 50/60 Hz
消費出力 100VA
動作周囲温度 0~+50℃
質量 5kg
保護構造 IP40相当(単体時)
