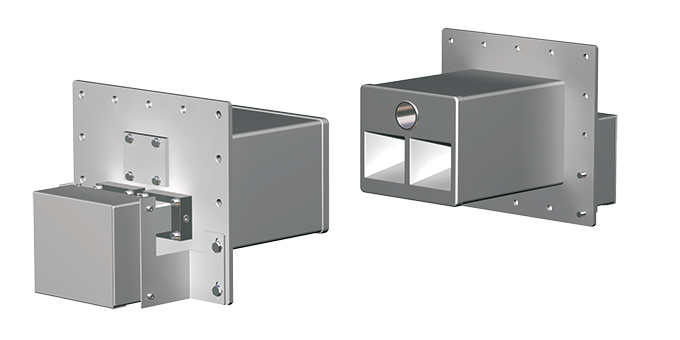

炉内専用電磁波式CPCセンサ EMW

概　要

電磁波という新しい発想

炉内にセンサなどの構造物を入れる必要がないので安全操業ができます。
電磁波式CPCセンサは、炉壁内部に埋設されたアンテナから電磁波を放射し、ストリップエッジから反射され戻ってくる電磁波の伝搬時間よりストリップ位置を計測する、従来にない新しい方式のセンサです。

特　長

• ストリップや炉内設備との干渉がなく、安全操業ができます。
• メンテナンス・フリーです。
• 炉内雰囲気（粉塵・ヒューム）による汚れの影響はありません。
• 消耗品がありません。
• 校正棒により、調整が容易です。
• 小型・軽量で設置スペースが小さく工事が容易です。
• 工事費の削減ができます。

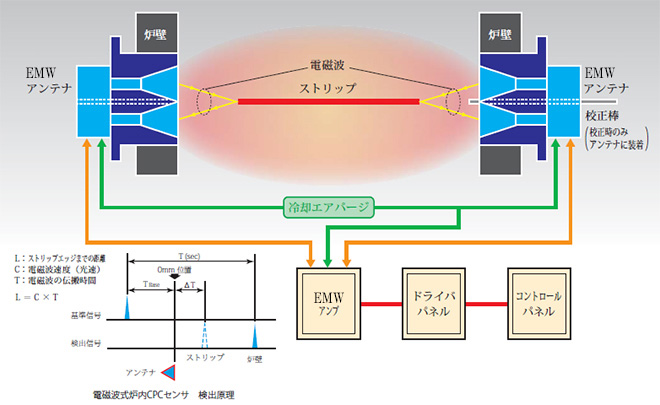

検出の原理と構成機器

アンテナから放射された電磁波が、ストリップエッジで反射され戻ってくるまでの伝搬時間からストリップ位置を計測します。 汚れ等により受信感度が低下しても、電磁波の伝搬速度は変わらないため測定に影響を及ぼしません。

仕　様

※1　パスライン変動がない場合。
※2　板幅変化のない定常部に限る。
　　　また、アンテナの設置環境でも変わります。
