ECLM2000シリーズ
概 要
渦流式溶鋼レベル計「ECLM2000シリーズ」は、製鉄所の連続鋳造設備におけるモールド内の溶鋼湯面レベル制御のセンサとして設計され、センサ、増幅器、専用ケーブルで構成されています。
特 長
革新性
- 自動波形調整機能、USBメモリへの設定データ保存機能による調整時間短縮
- モールド・オシレーション信号の逆位相キャンセルが可能
- ワンポント・キャリブレーション（OPC）／
モールドオシレーションシグナル・キャリブレーション(MOSC)が可能
信頼性
- 耐久性のあるケースと防水コネクタを使用
- 極低温度ドリフト
- CE マーキング取得
- 最新のEMS/EMB に対応
操作性
- タッチパネルディスプレイを採用
- 認識性が良いアイコン採用で簡単操作
- 信号調整用のオシロスコープ機能を搭載
- 便利な自動波形調整機能を搭載
- 従来のECLMシリーズ（MA600/MA700/MA1000）からの
更新用仕様も用意（端子台AJBタイプ）
環 境
- RoHS に対応
- 電源効率の向上
- ワールドワイド電源に対応
- 省スペースのコンパクトケースを採用
実 績
- ニレコのモールド増幅器ECLM システムは35 年の経験が活かされています。

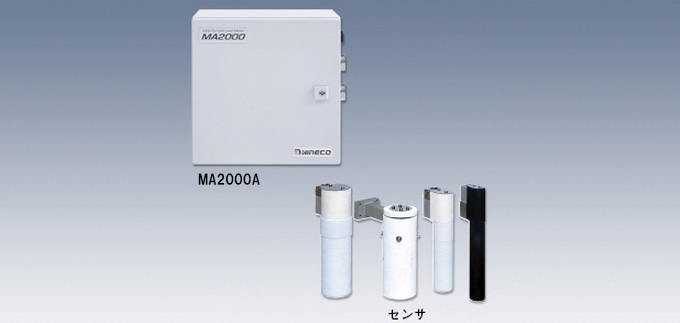

構成
渦流式溶鋼レベル計の動作原理
仕 様
センサ
| 型式 | SB-028 | SB-3035A | SB-3050A | SB-060TF |
|---|---|---|---|---|
| 計測範囲 | 0 to 100mm | 0 to 150mm | 0 to 200mm | 0 to 150mm |
| 外観寸法 | 28 x 194mm | 35 x 170mm | 51 x 185mm | 60 x 150mm |
| 質量 | 0.5kg | 0.6kg | 0.9kg | 1.0kg |
| 適用モールド | ビレット、ブルーム | ビレット、ブルーム、スラブ | スラブ | スラブ |
| 温度ドリフト | ±0.25mm/ºC | ±0.25mm/ºC | ±0.15mm/ºC | ±0.25mm/ºC |
増幅器
| 型式 | MA2000A |
|---|---|
| 表示形式 | 5.7″ カラータッチパネルディスプレイ |
| レベル出力 | 4～20mA |
| 直線性 | ±1.0% （フルスケール） |
| 再現性 | ±0.5% （フルスケール） |
| 応答速度 | 10msec （フィルターなし） |
| インターフェイス | アナログ分離型、リレー接点、Profibus-DP（スレーブ） |
| 周囲温度 | 0～40℃ |
| IP等級 | IP55 |
| 電源 | 185VA、ワールドワイド入力スイッチング電源 （超低ノイズ）、単相AC100～240V 50/60Hz |
| 外形寸法 | 380mm(W)×380mm(H)×210mm(D) |
| 質量 | 18kg（更新用端子台AJBタイプ25kg） |
