オフラインシート品質検査装置
概 要
光学フィルム、ガラス基板、銅箔CCLなどの巻取ロールおよび枚葉カットシートのオフライン品質検査装置です。
特 長
- シートの異物、キズ、変色、しみなどの検査データを出力
- 全検査シートのデータを集計
- ロットごとの欠陥傾向のグラフ表示
- 検査条件変更での評価、再種別評価
- ユーザ様への品質保証データとして活用可能
仕 様

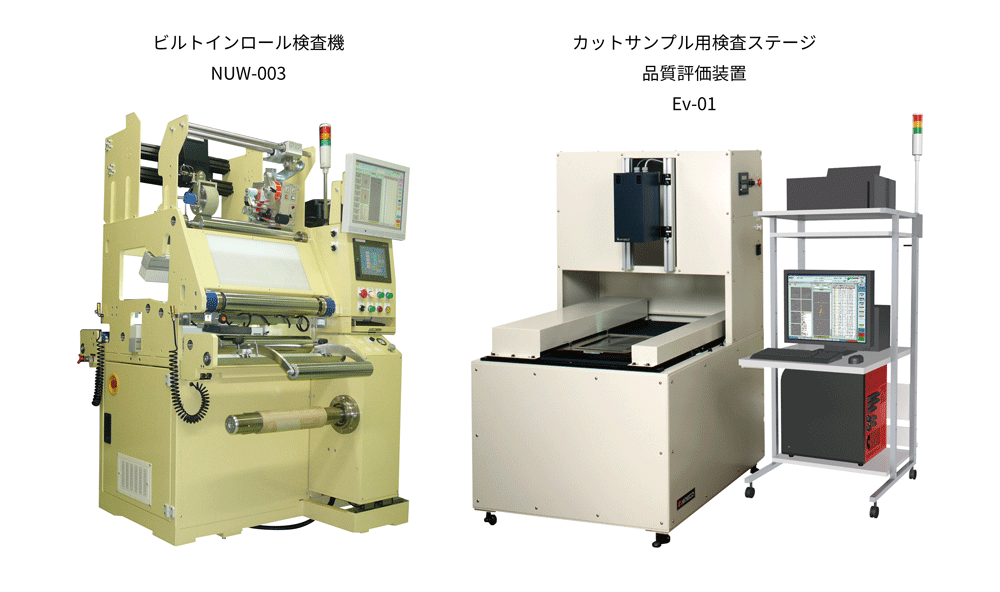

ビルトインロール検査機 NUW-003
| ライン速度 | 5～150m/min(検査時ライン速度は分解能による) |
|---|---|
| テンション値 | 50N～150N |
| 最大径 | Φ350㎜ |
| 巻取り方向 | 巻取り、巻返し、検品巻取り、自動欠点位置巻戻し |
| 巻方向 | 巻出し(上出し/下出し)、巻取り(上出し/下出し) |
| EPC | ニレコ製最新機種搭載 |
| テンション | ニレコ製最新機種搭載 |
| 駆動方法 | 巻取り・巻出し各個サーボモータ駆動 |
| 概要 | Mujiken⁺ビルトイン、巻径検出テーパ制御 タッチロール巻出・巻取 |
上記仕様以外も対応いたしますので、お問い合せください。
カットサンプル用検査ステージ Ev-01
| シートサイズ | A4～(お打ち合せ) |
|---|---|
| ライセンサカメラ | 8,192画素、4,096画素など各種 |
| 検査分解能 | 10μm、20μm、20μm以上(お打ち合せ) |
| 照明装置 | 透過方式、反射方式併用、切換など |
| コマンド | 検査開始、画像入力 マニュアル移動(＋/-)、検査範囲設定など |
| データ分析機能 | 欠陥画像マルチ表示、欠陥マップ出力 CSV検査データ(XY座標、サイズ、種別)、 個別密度(個/ｍ²)、粒径分布データ、 種別個数グラフなど |
| 駆動方式 | Y軸サーボモータによるリニア駆動 |
| オプション | ・セーフティカーテン(対人センサ) ・プロジェクションマッピング連動 |
上記仕様以外も対応いたしますので、お問い合せください。
