e-FlexEye-RB2

e-FlexEye-RB2

概 要

不良製品の流出を防ぎ、高い歩留り率を実現します。

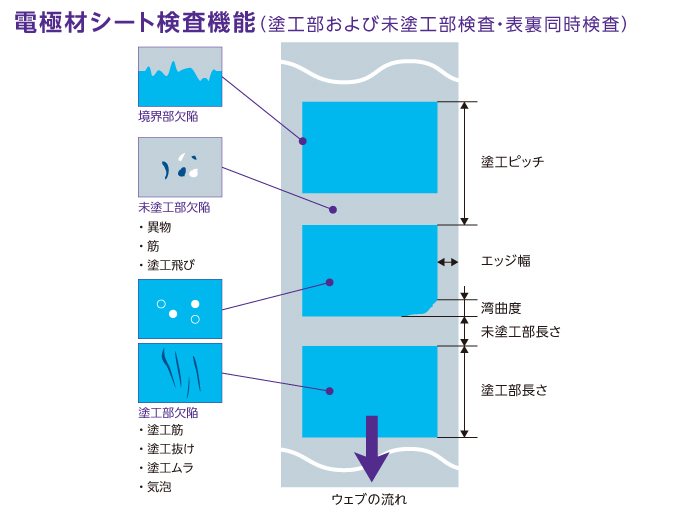

ニレコの電極シート検査装置は、電極シートの間欠塗工品や、ストライプ塗工品に対して、塗工品欠陥と未塗工部欠陥を同時に1台の高速ラインセンサとハードウェア化された画像処理パターン寸法計測(塗工エッジの立ち上がり、整列度合、レジスタ長など)も同時に実現する検査装置です。

特 長

  • 間欠塗工、複数ストライプ塗工、間欠+複数ストライプ塗工に対応
  • 独自方式により1台のカメラで塗工部・未塗工部の検査が可能
  • 塗工部・未塗工部の各部寸法測定が可能
  • 塗工部・未塗工部境界付近の欠陥も検出可能
  • 塗工部・未塗工部境界で湾曲、表裏塗工ずれを監視可能
  • 4096~8192画素、最高320MHz10ビットライセンサカメラを搭載可能
  • CIS(密着イメージセンサ)にも対応

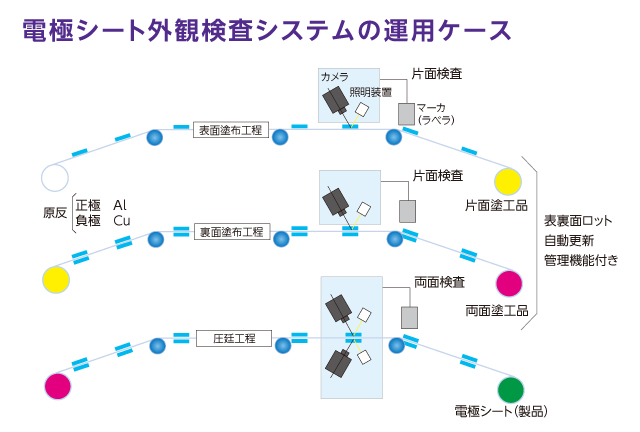

電極シート外観検査システムの運用

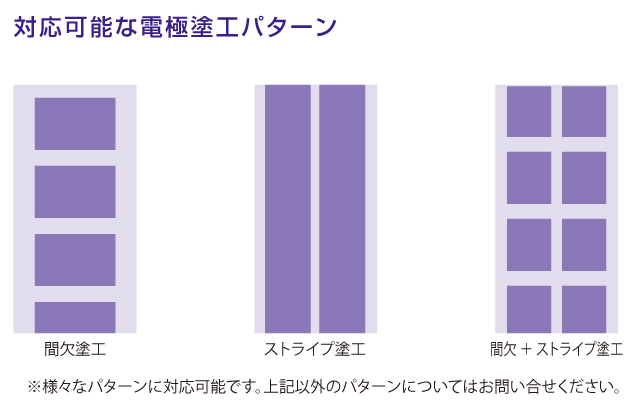

対応可能な電極塗工パターン

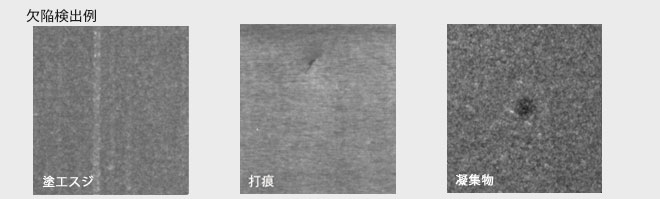

欠陥検出例

上記以外に、ピンホール・塗工抜け・気泡・異物なども検出できます。
